STRUKTRA™ Tragende Thermische Trennungen

  • ETA & Passivhaus zertifiziert
  • Keine speziellen Planungstools erforderlich, behandelt wie eine Stahlfutterplatte in standardmäßigen, kompakten EC3-Anschlüssen
  • Unerreichte strukturelle Kapazität und Rotationssteifigkeit bedeuten weniger und kleinere Wärmebrückenanschlüsse in der Gebäudehülle
  • Eine 25 mm dicke Struktra-Platte hat nachweislich einen bis zu 18 % geringeren Energieverlust als eine 80 mm dicke mechanische Alternative aus Edelstahl
  • Eine Lösung für alle Arten von Anschlüssen, von tragenden Säulen, Fassaden und Balkonen bis zu Außentreppen in Stahl-, Stahlbeton- und Holzkonstruktionen
  • Thermische Modellierungsdienste zur Unterstützung der Designoptimierung
  • Verfügbar als Plugin in Tekla
  • ‚Made in Germany‘, maßgeschneidert auf Ihre Bedürfnisse mit schneller Lieferung und Rückverfolgbarkeit
  • Einfach und schnell zu montieren
  • Farrat TBF ist ein A2, s1, d0 eingestuftes, nicht brennbares Material.

STRUKTRA™ ist der Favorit bei Planern und Bauunternehmern, wie Tausende von Projekten weltweit zeigen, von denen viele mit den höchsten Nachhaltigkeitssiegeln wie LEED Gold, BREEAM Outstanding, WELL Gold usw. ausgezeichnet wurden.

Einige Beispiele für die vielfältigen Einsatzmöglichkeiten von STRUKTRA™ in Ihrem Gebäude

STRUKTRA™
Video ansehen

Kontaktieren Sie uns, für eine technische Einführung in STRUKTRA™ entweder persönlich oder über MS-Teams

STRUKTRA™ TBF
Premium Brandschutzklasse
Das erste nicht-brennbare, hochfeste Tragende Thermische Trennungen-Material der Klasse A2 auf dem Markt
STRUKTRA™ TBK
Hohe Qualität
Ein hochfestes Material mit niedriger Wärmeleitfähigkeit für Tragende Thermische Trennungen.

Die leistungsfähigste Lösung für tragende Thermische Trennungen auf dem Markt.

Nach einer mehrjährigen detaillierten Studie, an der Farrat‘s eigene 3D-Wärmemodellierung beteiligt war, einer Doktorarbeit, die einen physikalischen Test im weltberühmten Energiehaus der Universität Salford in vollem Umfang beinhaltete, und schließlich der Beauftragung des renommierten Fraunhofer-Instituts für Bauphysik in Stuttgart zur Überprüfung der Ergebnisse konnten wir schlüssig nachweisen, dass STRUKTRATM mit seinen erstklassigen strukturellen und thermischen Eigenschaften die beste Möglichkeit bietet, tragende Wärmebrücken in Gebäudehüllen zu bewältigen.

Farrat ist stolzes und aktives Mitglied der Deutschen Stahlbauverbandes (DSTV), The British Constructional Steelwork Association (BCSA) und Steel Construction Institute (SCI).

Im April 2023 hatten wir eine sehr erfolgreiche Woche als Mitaussteller auf dem DSTV-Stand auf der BAU in München mit unserem STRUKTRA™ tragende thermische Trennungen in ihrem fantastischen Stahlbaum. Im September 2024 stellten wir auf dem 41. Deutschen Stahlbautag in Lindau, Deutschland, aus.

Thermischer Modellierungsdienst

Farrat bietet eine robuste Reihe von Dienstleistungen zur thermischen Modellierung und Simulation an, um ein besseres Verständnis für die Leistung thermischer Verbindungen zu gewinnen und Energieverluste an Verbindungsstellen zu reduzieren.

Neueste Fallstudien

Riverside Studios, London
Film-, TV- und Aufnahmestudios Riverside Studios, London
Farrat entwarf und lieferte eine strukturelle akustische Isolierung für die weltberühmten Riverside Studios in...
The Royal Academy of Music
Theater, Veranstaltungsräume und Konzertsäle The Royal Academy of Music
Farrat wurde die Ehre zuteil, die Royal Academy of Music im Regent's Park in London akustisch zu isolieren...
Cineworld: Atria Watford
Kino Cineworld: Atria Watford
Farrat lieferte eine optimale akustische Isolierung für die Cineworld-Filiale im Einkaufszentrum Atria in...
BORA Flagship Store
BORA Flagship Store
Ich benötige eine tragende thermische Trennung , um eine hochbelastete Punktwärmebrücke zu unterstützen, die Verbindungen...

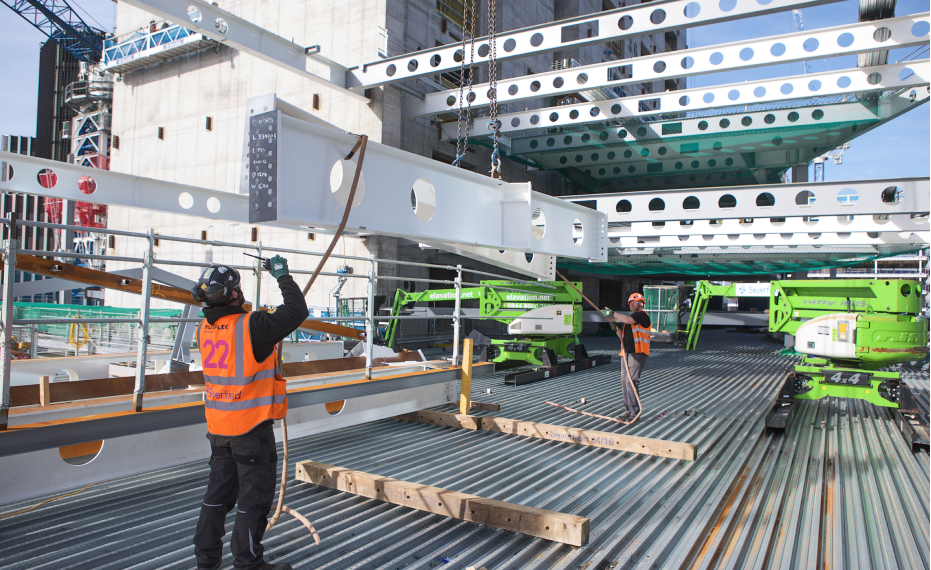

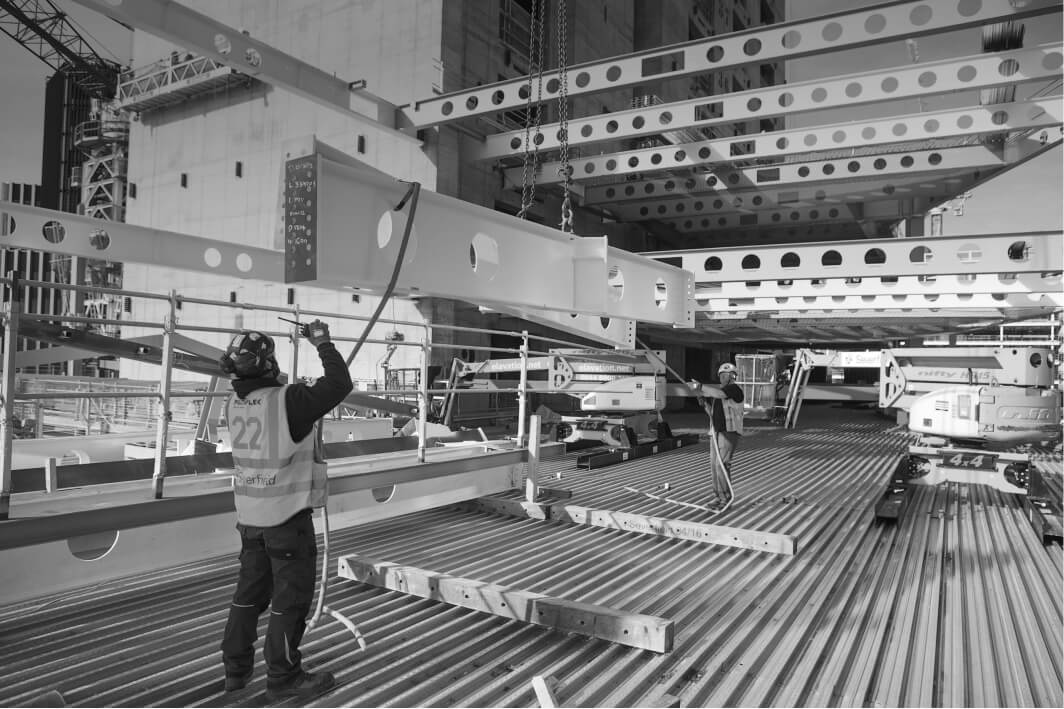

Paddington Square London, UK
Paddington Square London, UK
Bei diesem von Renzo Plano entworfenen Prachtbau wurde TBF zur thermischen Entkopplung der Fassade,...
Valpraxis, Genf, Schweiz
Valpraxis, Genf, Schweiz
TBK wurde verwendet, um die Fassade vom Stahlbetonrahmen des Gebäudes thermisch zu isolieren. Eine hohe...

Die 5 wichtigsten Fragen bei der Spezifikation von tragende thermische Trennungen

tragende thermische Trennungen

tragende thermische Trennungen

1) Welches STRUKTRA™ tragende thermische Trennung Material soll ich angeben?

STRUKTRA™ tragende thermische Trennungen haben die Form von flachen Platten beliebiger Abmessungen, die Architekten völlige Gestaltungsfreiheit und Bauingenieuren die Möglichkeit bieten, mit einer einfachen Konfiguration nach Standardnormen zu planen.

Farrat bietet drei unabhängig getestete Tragende Thermische Trennungen-Materialien an, die ein Gleichgewicht zwischen hoher struktureller Leistung und niedriger Wärmeleitfähigkeit herstellen:

  1. STRUKTRA™ TBK (Gelb) wird am häufigsten für typische Anschlussdetails spezifiziert, mit einer hohen Druckfestigkeit (312MPa fck) und der besten thermischen Leistung in diesem Bereich (0,187 W/mK).
  2. STRUKTRA™ TBF (Silber) ist aufgrund seiner hohen Druckfestigkeit (355MPa fck) und seiner niedrigen Wärmeleitfähigkeit (0,2 W/mK) das optimale Material, wenn das Brandverhalten eine Rolle spielt, wie z. B. in Hochhäusern. Dies wird durch die Klassifizierung A2, s1,d0 als nicht brennbar unterstützt.
2) Wie konstruiere ich Verbindungen, die Farrat tragende thermische Trennungen enthalten?

Die Konstruktion mit STRUKTRA™ Materialien ist direkt auf die Prozesse bei der Konstruktion der Verbindung selbst abgestimmt. Die hohe strukturelle und thermische Leistungsfähigkeit von STRUKTRA™ TBF & TBK bedeutet, dass die Anzahl und Größe der Verbindungen im Vergleich zu anderen mechanischen Lösungen ohne Leistungseinbußen reduziert werden kann, ohne dass spezielle Konstruktionswerkzeuge verwendet werden müssen.

Eine Aufschlüsselung dessen, was bei der Konstruktion von Stahlbauverbindungen zu beachten ist, ist im Technischen Leitfaden Farrat tragende thermische Trennung und im begleitenden Bewertungsdokument des SCI (Steel Construction Institute) enthalten.

Hier ein Überblick:

  1.  Die tragende thermische Trennung Platten sollten bei der Konstruktion der Verbindungen als ein "Paket" betrachtet werden.
  2. Alle Scherkräfte müssen von den Verbindungsbolzen aufgenommen werden. Infolge der mehreren Lagen in der Verbindung kann die Klemmlänge der Schrauben erheblich vergrößert werden, und es kann auch erforderlich sein, die erwartete Scherfestigkeit der Schrauben in der Verbindung zu verringern.
  3. Es sollte auf BS EN 1993-3 1-8: 2005 Eurocode 3 verwiesen werden. Entwurf von Stahlkonstruktionen.

Die Farrat-Erweiterung für Tekla Structures vereinfacht die Detaillierung und erstellt Verbindungsplatten für die tragende thermische Trennung . Die Komponente übernimmt automatisch die Plattenabmessungen und Bohrungen der Platte, an der sie befestigt wird.

3) Können Farrat tragende thermische Trennungen die Lasten tragen, für die ich ausgelegt bin?

Die genauen physikalischen und mechanischen Eigenschaften von Farrat Tragende Thermische Trennungen sind im Technischen Leitfaden von Farrat Tragende Thermische Trennungen enthalten.

Als Kurzanleitung:

  1. Die Materialien Farrat TBF und Farrat TBK bieten eine mit Stahl vergleichbare Druckfestigkeit.
  2. tragende thermische Trennung Platten in einer Verbindung sollten nur für die Aufnahme von Druckkräften ausgelegt sein.
  3. Auch das Kriechen unter Druck sollte berücksichtigt werden. Die Materialien von Farrat sind so formuliert, dass sie gegen langfristiges Kriechen beständig sind, aber dieses Element sollte bei jeder Konstruktion berücksichtigt werden.
  4. Viele Materialien, die gute thermische Eigenschaften aufweisen, haben schlechte Langzeit-Kriechprofile.
  5. Es sollte auf BS EN 1993-3 1-8: 2005 Eurocode 3 verwiesen werden. Entwurf von Stahlkonstruktionen.
4) Wie hoch ist der Reibungskoeffizient für Farrat tragende thermische Trennungen?

Der Reibungskoeffizient einer thermische Trennplatte ist keine relevante Eigenschaft für die statische Bemessung von Verbindungen mit nicht vorgespannten Bolzen.

Es können zwar Zahlen für den Reibungswiderstand von Farrat Tragende Thermische Trennungen ermittelt werden, dieser ist jedoch je nach dem Material, mit dem er in Kontakt steht, unterschiedlich und sollte bei der Konstruktion von Verbindungen mit vorgespannten oder TCB-Schrauben mit Vorsicht behandelt werden.

5) Erreichen die Platten der Farrat tragende thermische Trennung eine Feuerwiderstandsdauer von 120 Minuten?

Stahlkonstruktionsverbindungen, die eine Feuerwiderstandsdauer von 120 Minuten erfordern, müssen in der Regel entweder mit einem intumeszierenden Beschichtungssystem oder einer Brandschutzplatte geschützt werden. In allen Fällen sollte die tragende thermische Trennungen den gleichen Schutz wie der Stahl erhalten.

Farrat TBF tragende thermische Trennungen wurden jedoch ungeschützt im Brandfall in Stahlkonstruktionsverbindungen 120 Minuten lang bei Temperaturen von mehr als 1000 °C getestet und behielten ihre strukturelle Integrität.

Verschiedene Gebäudetypen und Gesetzgeber haben unterschiedliche technische und rechtliche Anforderungen an die Brandschutzgestaltung, aber wenn Feuer ein Problem ist, das angegangen werden muss, dann ist die Verwendung von nicht brennbaren thermischen Trennwänden eine Möglichkeit, dieses Risiko zu mindern.

Aufträge & Fertigung

STRUKTRA™ Farrat's tragende thermische Trennungen werden nach Ihren spezifischen Anforderungen gefertigt. Sie schicken uns Ihre Zeichnungen und wir fertigen sie unter strenger BBA-Qualitätskontrolle. Je nach Menge erfolgt die Lieferung am nächsten Tag oder in der Regel innerhalb von 3 Arbeitstagen nach Auftragserteilung.

In der Regel ist vor der Herstellung eine vollständig bemaßte Zeichnung für jeden Paneeltyp mit einem eindeutigen Projektbezug erforderlich.

Die Gewährleistung, dass Sie das richtige Produkt rechtzeitig für Ihre Installation erhalten, ist ein integraler Bestandteil unseres Serviceangebots und ist in unserem BBA-Zeichen sowie in den Zertifizierungen nach ISO 9001:2015 und ISO14001:2015 verankert. Dies beinhaltet:

  1. Überprüfung der Zeichnungen im Vergleich zum Angebot und zum Kundenauftrag
  2. 4-Augen-Prüfung des CNC-Programms
  3. Visuelle und dimensionale Prüfung der hergestellten Produkte
  4. Jeder Artikel wird dann einzeln etikettiert, damit er vor Ort leicht identifiziert werden kann und die Rückverfolgbarkeit bis zum Hersteller des Rohmaterials gewährleistet ist.

Anleitung zur Angebotsabgabe

Damit wir Ihnen den effizientesten Kostenvoranschlag für Thermal Break unterbreiten und sicherstellen können, dass er gleich beim ersten Mal richtig ist, müssen wir einige Dinge von Ihnen wissen.

Bitte nehmen Sie sich einen Moment Zeit, um dieses kurze Video anzusehen:
