Macchina combinata Amada installata su pavimento sospeso

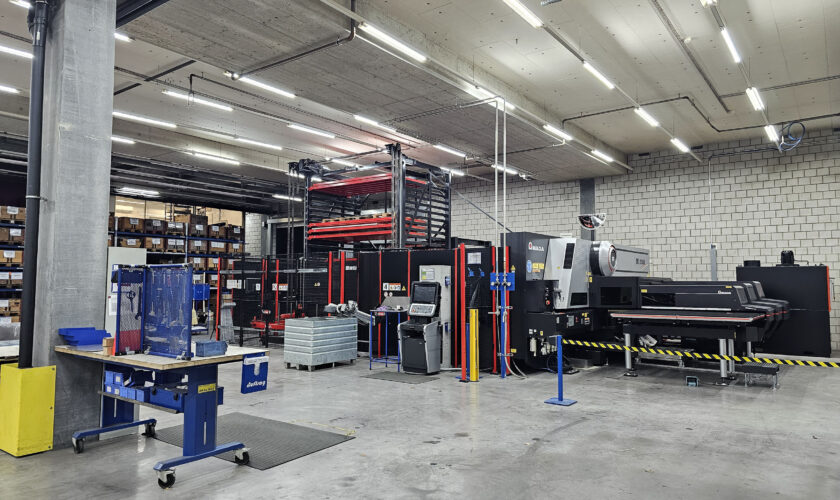

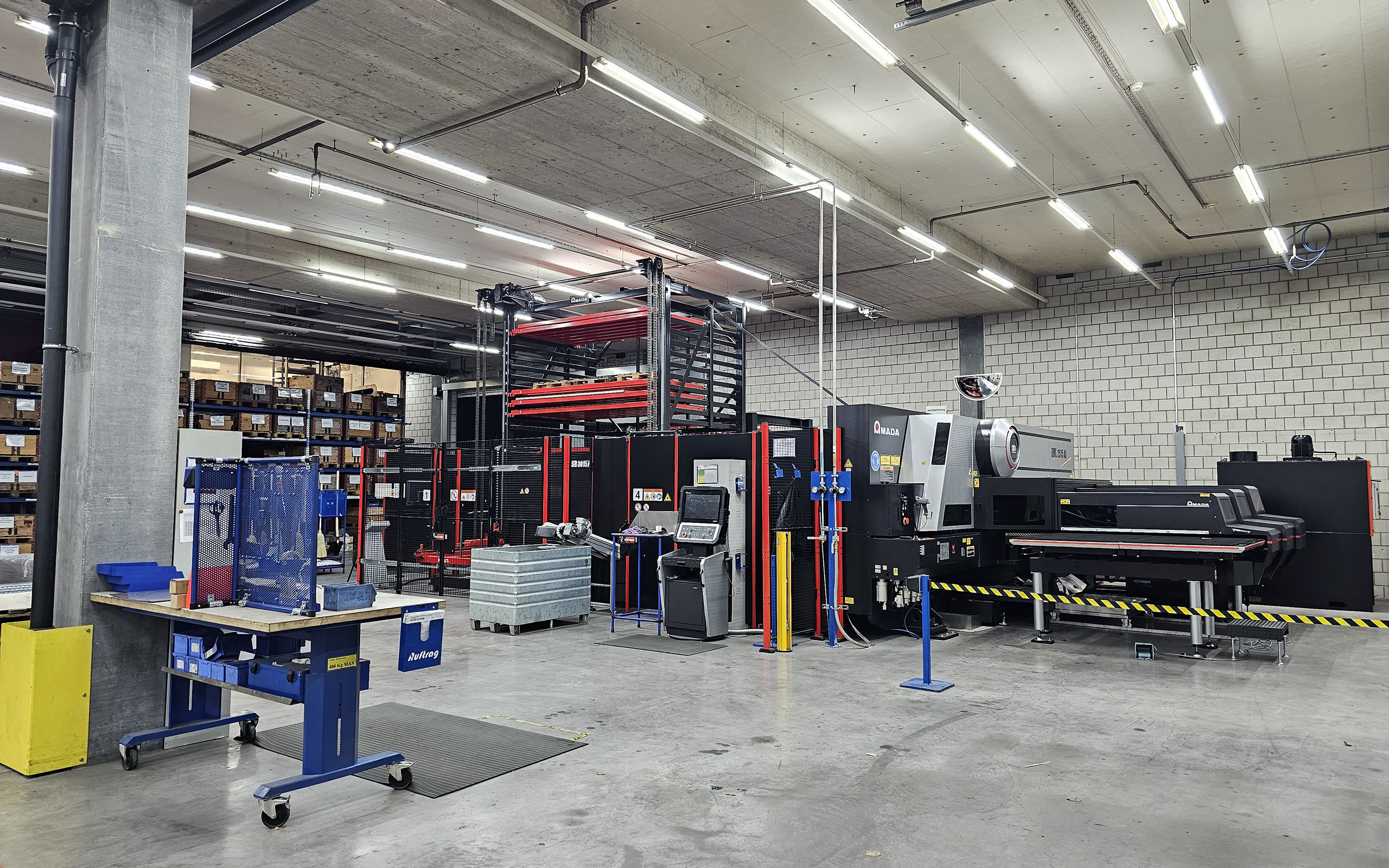

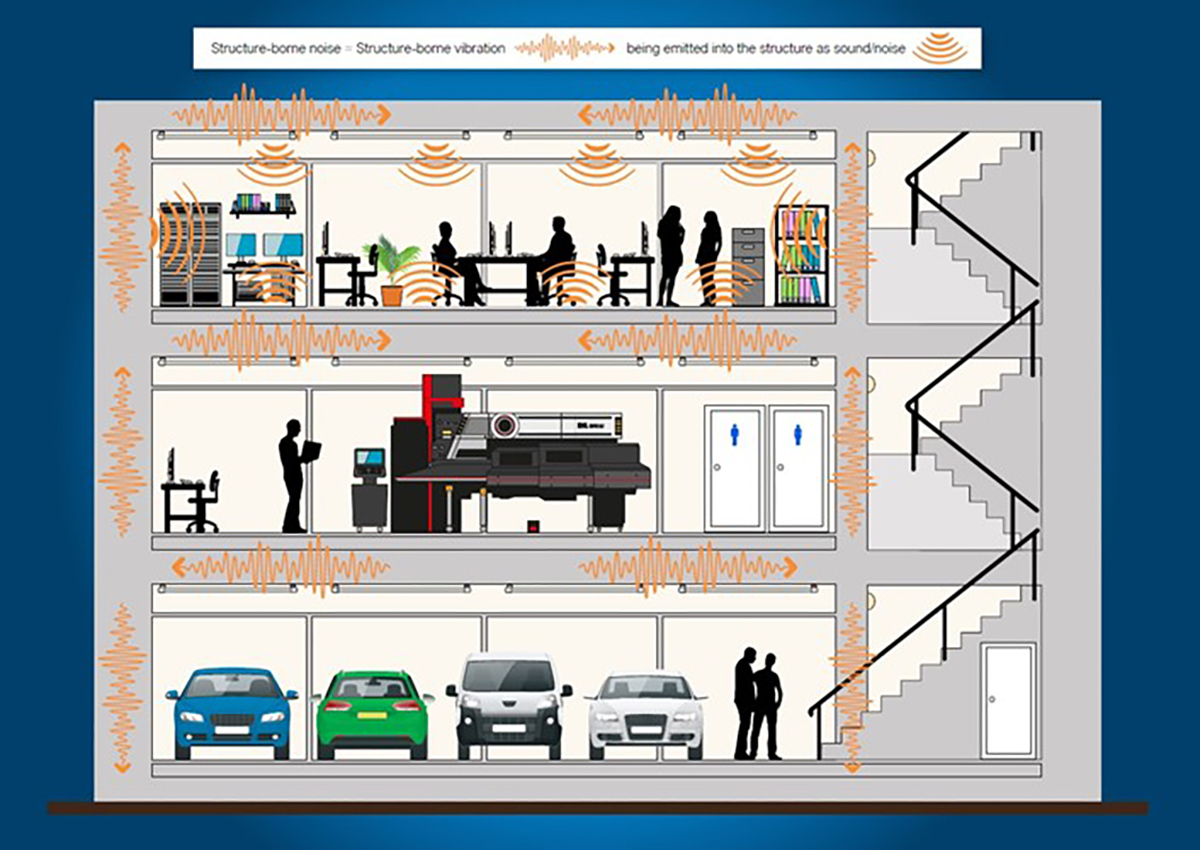

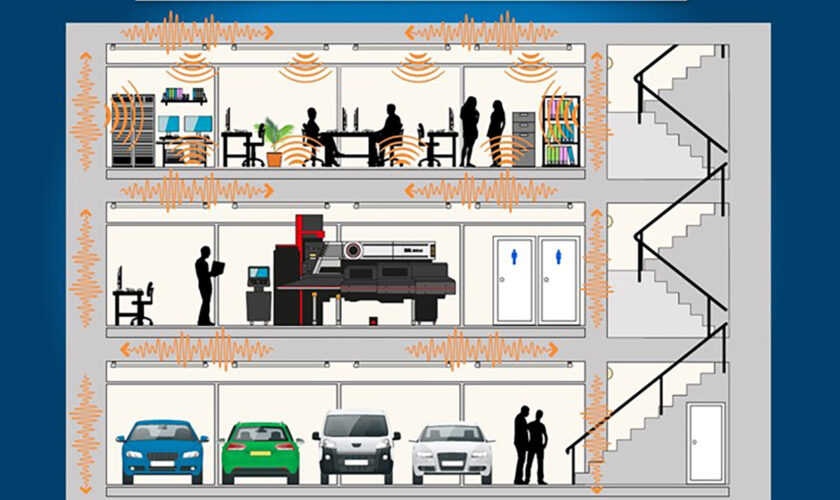

Un’azienda svizzera di grande prestigio nel settore della lavorazione di precisione dei metalli aveva installato un impianto all’avanguardia Macchina combinata laser a fibra/punzonatrice Amada EML-2515 AJ3000 in una nuova ala dello stabilimento, dove la soletta era sospesa sopra il parcheggio sotterraneo sottostante. Le vibrazioni prodotte dalla macchina generavano un rumore strutturale che disturbava gli uffici soprastanti e il cliente era sotto pressione per trovare una soluzione che fosse accettabile per Amada.

Erano stati chiamati dei consulenti acustici per effettuare misurazioni delle vibrazioni, ma poi è stata raccomandata al cliente la società Farrat per sviluppare una soluzione globale.

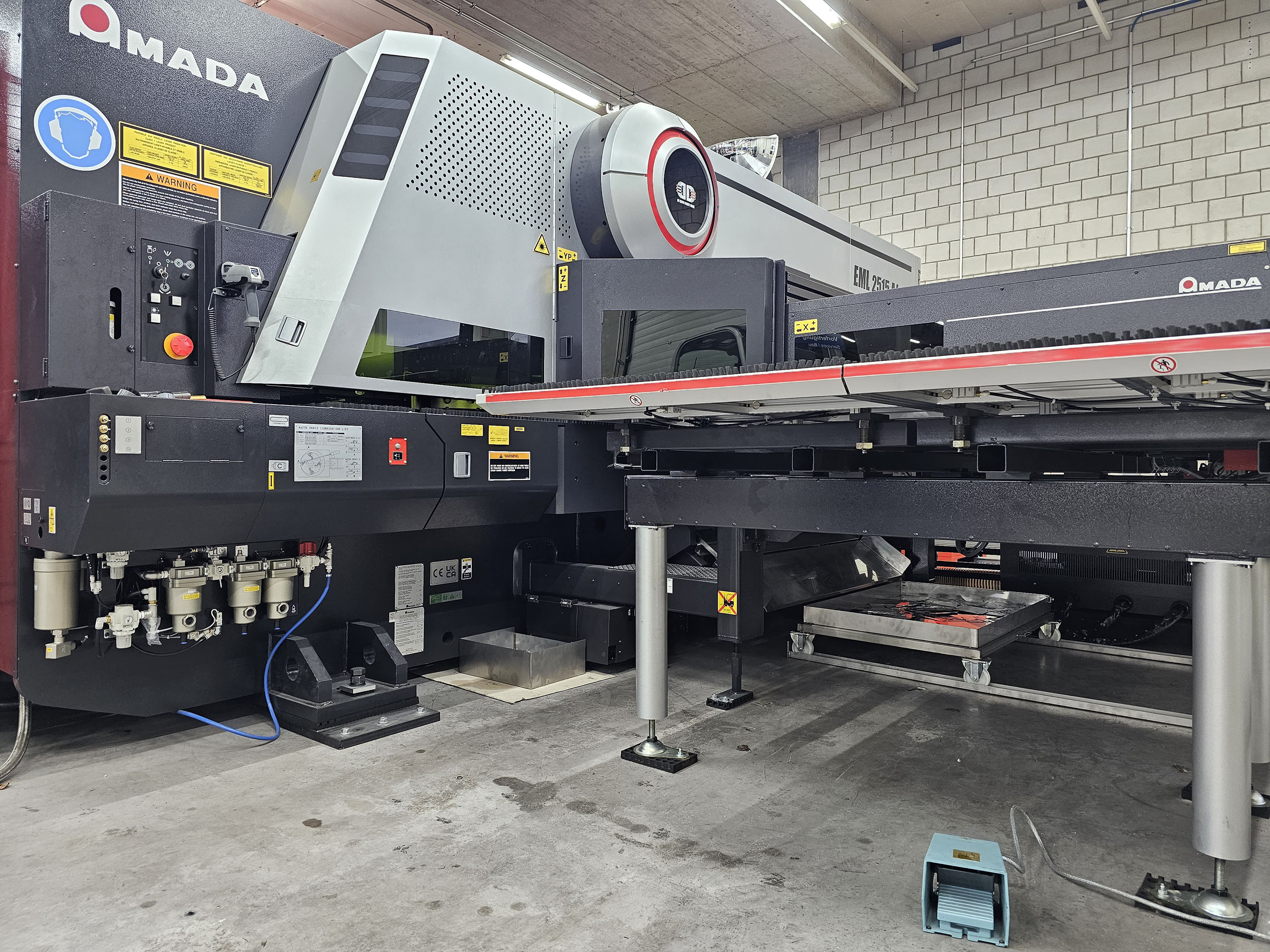

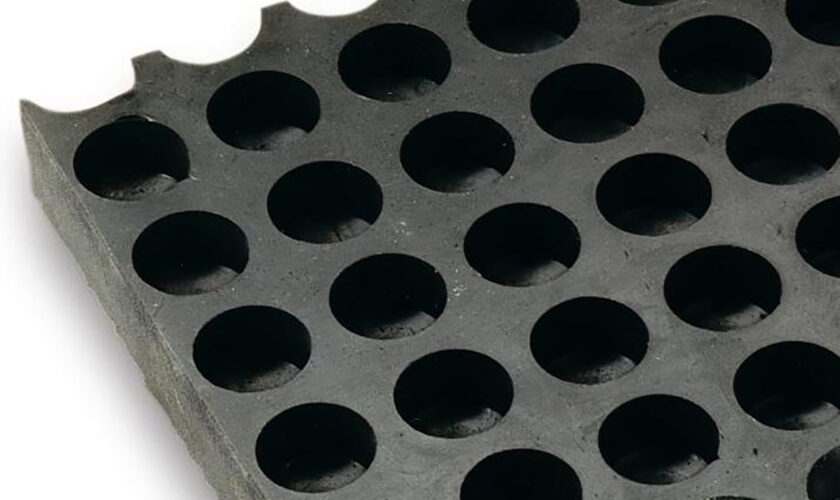

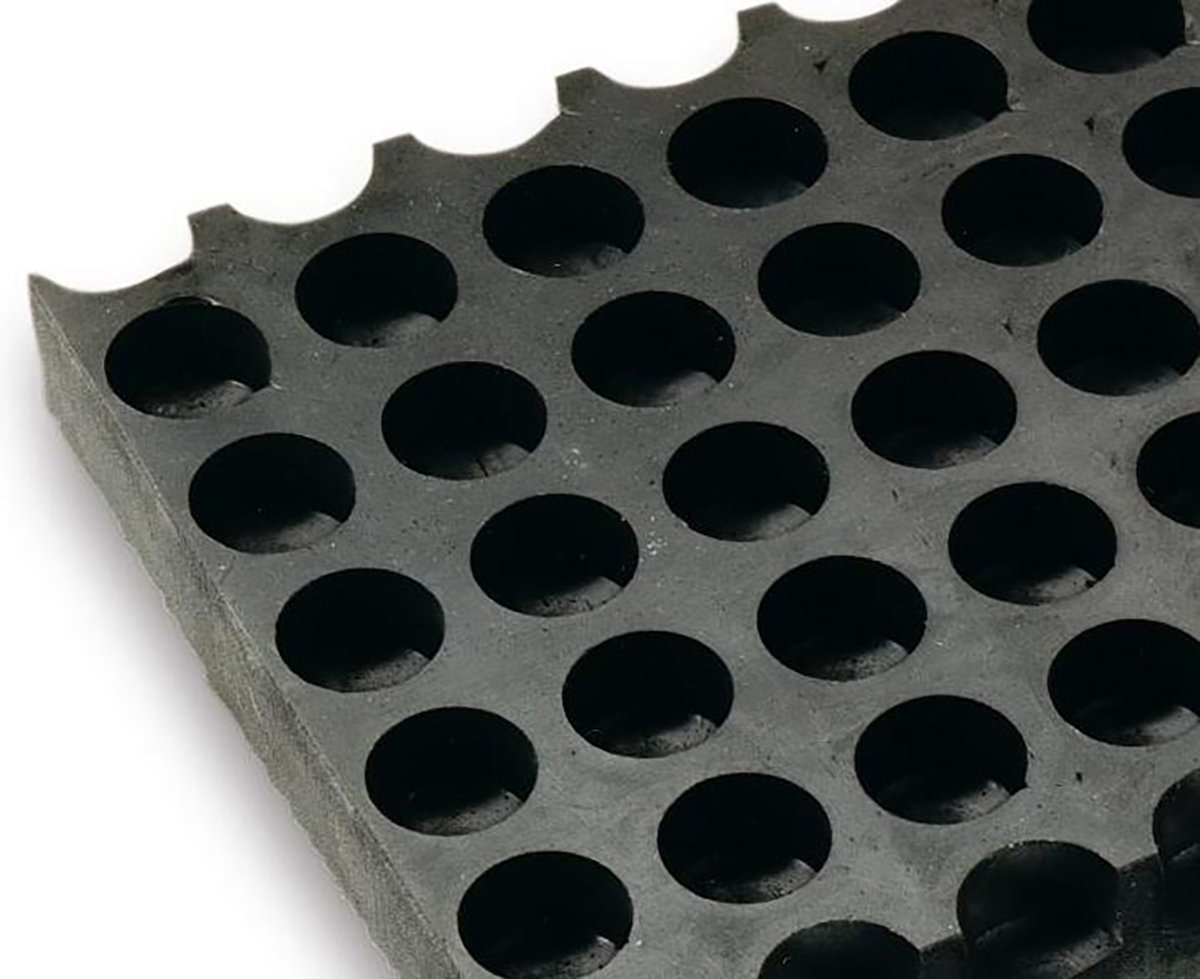

Abbiamo analizzato i dati esistenti relativi alle misurazioni delle vibrazioni e progettato i cuscinetti Farrat Isomat in modo da ottenere una frequenza naturale che tenesse conto delle diverse velocità operative della macchina e delle frequenze modali della soletta. Infine, abbiamo dimensionato i cuscinetti e le rondelle acustiche in modo che potessero essere inseriti sotto ciascun piede e abbiamo collaborato con il cliente e Amada per pianificare l’intervento di adeguamento.

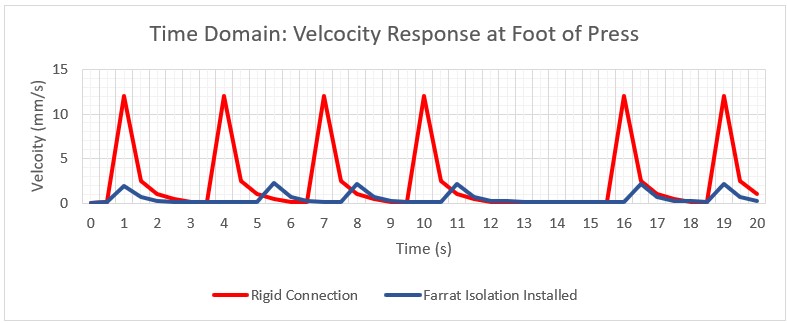

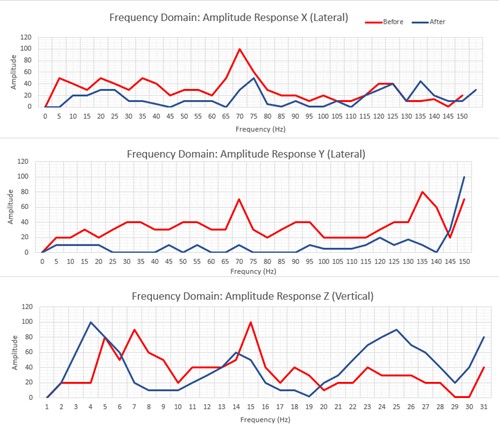

I risultati riassunti di seguito mostrano che il trasferimento di energia vibrazionale dal punzone metallico alla struttura portante e al piano superiore è stato significativamente ridotto. Le misurazioni alla base della macchina mostrano che il Gli isolatori Isomat hanno raggiunto un’efficienza di isolamento dell’89% rispetto all’accoppiamento rigido. Rispetto ai valori di riferimento relativi ai livelli di vibrazione che potrebbero causare danni strutturali, il rischio è stato ridotto dell’80%.

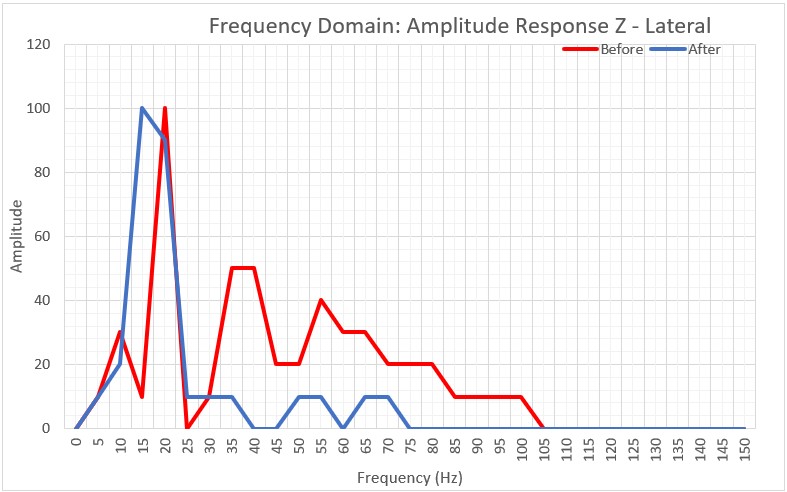

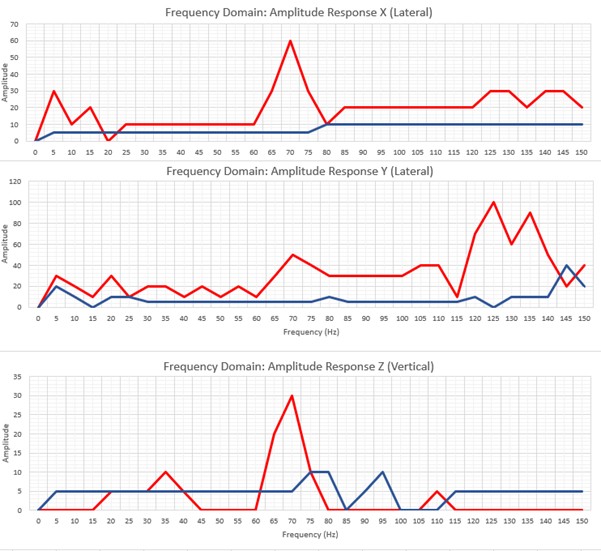

Gli isolatori hanno ridotto significativamente i livelli di vibrazione anche nelle altre aree di interesse. Le misurazioni effettuate al primo piano mostrano che i livelli di vibrazione, rispetto ai valori di riferimento, sono scesi dal 3% all’1%. Dimostrano inoltre che le vibrazioni sono state significativamente ridotte su tutti i piani, il che dovrebbe ridurre il rumore irradiato dalle vibrazioni trasmesse dalla struttura.
